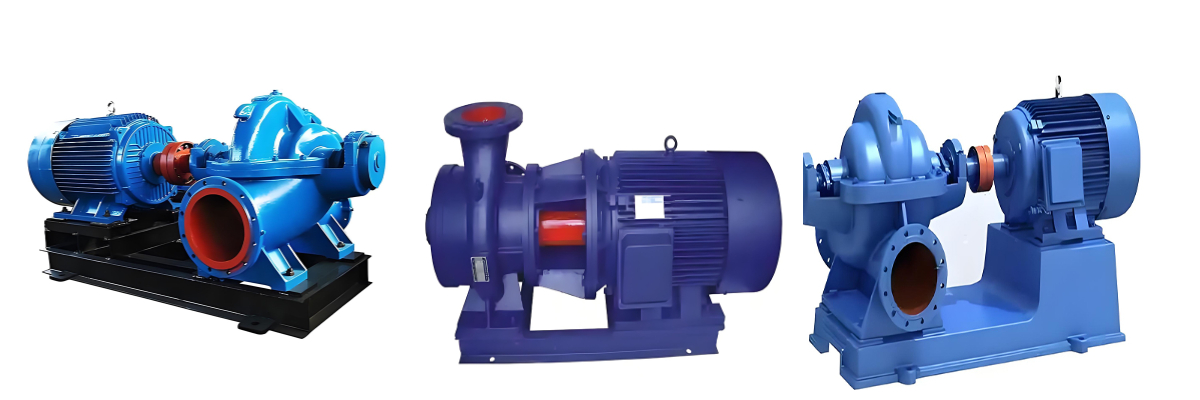

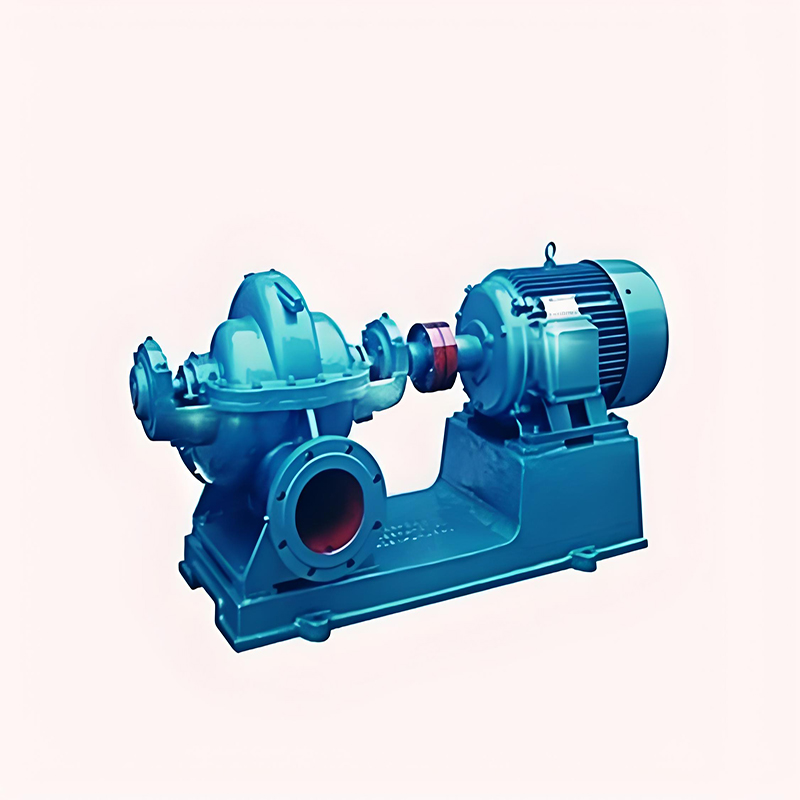

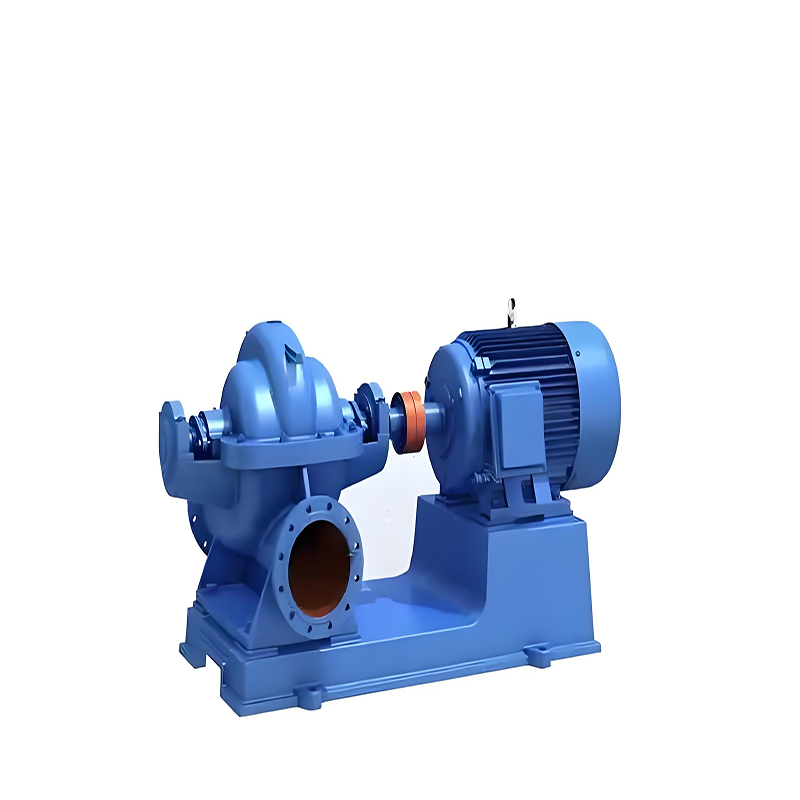

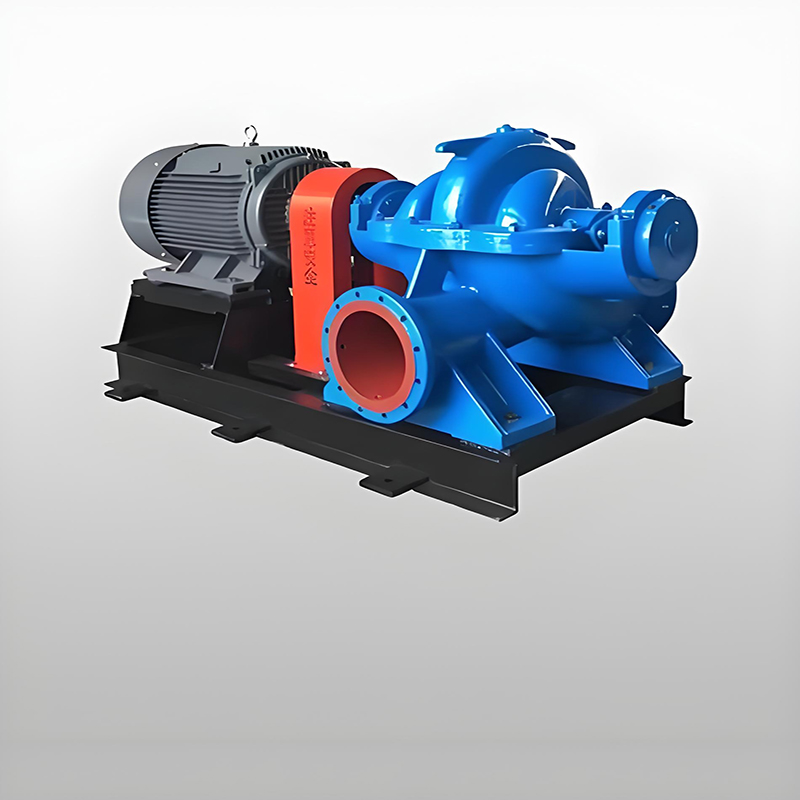

Pam Belah Sedutan Berganda
Operasi lancar dan daya paksi seimbang:
Disebabkan oleh aliran masuk air simetri pada kedua-dua belah pendesak, daya paksi yang dihasilkan pada asasnya diimbangi. Ini sangat mengurangkan beban pada galas dan dengan ketara meningkatkan hayat galas dan keseluruhan pam.
Getaran dan bunyi semasa operasi biasanya rendah, dan operasinya sangat lancar dan boleh dipercayai.
3. Daya jejarian seimbang:
Struktur sedutan dua kali juga menjadikan daya jejari yang bertindak pada pendesak seimbang dengan baik, mengurangkan risiko lenturan dan ubah bentuk aci, dan seterusnya meningkatkan kestabilan operasi.
Pam split sedutan berganda (juga dikenali sebagai pam emparan sedutan berpecah mendatar) ialah pam emparan aliran besar dengan struktur khas dan prestasi unggul. Ia digunakan secara meluas dalam industri, pentadbiran perbandaran, pemuliharaan air dan bidang lain. Berikut ialah pengenalan sistematik kepada elemen terasnya:
I. Analisis nama
Sedutan dua kali: cecair disedut dari kedua-dua belah pendesak pada masa yang sama (salur masuk air paksi), dan kawasan aliran digandakan.
Jenis pisah: Selongsong pam menggunakan** reka bentuk belah mendatar, dan dibahagikan secara mendatar kepada penutup pam atas dan badan pam bawah di sepanjang paksi.
Struktur teras: pendesak sedutan berganda + selongsong pam belah mendatar.
II. Ciri struktur teras**
1. Selongsong pam (belahan mendatar)
Terbahagi kepada penutup atas (penutup pam) dan tapak (badan pam), diikat dengan bolt.
Tidak perlu membuka saluran paip untuk penyelenggaraan**: cuma buka penutup atas untuk mendedahkan semua bahagian dalaman (pendesak, aci, pengedap, dsb.).
2. Pendesak sedutan berganda
- Pendesak direka bentuk secara simetri pada kedua-dua belah, dan cecair masuk dari kedua-dua hujung pada masa yang sama.
- Daya paksi secara automatik seimbang untuk mengurangkan beban galas.
3. Struktur sokongan
Kotak galas adalah bebas daripada badan pam dan biasanya menggunakan galas bergolek/gelongsor untuk menyokong beban tinggi dan operasi kitaran panjang.
Bentuk meterai aci adalah fleksibel (meterai mekanikal, meterai pembungkusan, dll.).
4. Penyelenggaraan yang mudah (kelebihan teras reka bentuk belah/mendatar):
Tidak perlu membuka paip masuk dan keluar serta motor! Selongsong pam dibahagikan secara mendatar kepada penutup pam atas (penutup pam) dan badan pam bawah (badan pam) di sepanjang paksi.
Semasa penyelenggaraan, anda hanya perlu melonggarkan bolt penutup pam dan angkat penutup pam untuk mendedahkan sepenuhnya bahagian dalam ruang pam (termasuk semua bahagian berputar seperti pendesak, pengedap aci, gelang pengedap, galas, dll.).
Ini menjadikannya sangat mudah dan cepat untuk memeriksa, menyelenggara dan menggantikan bahagian (seperti pendesak, pengedap mekanikal, dan gelang mulut), memendekkan masa henti dan mengurangkan kos penyelenggaraan dan beban kerja.
5. Kecekapan tinggi:
Reka bentuk sedutan berganda mengurangkan halaju aliran pada salur masuk pendesak, dengan itu mengurangkan kerugian hidraulik, dan biasanya mencapai kecekapan yang lebih tinggi daripada pam sedutan tunggal, terutamanya dalam keadaan aliran tinggi.
Kecekapan tinggi bermakna penggunaan tenaga operasi yang lebih rendah.
6. Prestasi peronggaan yang baik:
Juga terima kasih kepada reka bentuk sedutan berganda yang mengurangkan halaju aliran masuk, margin peronggaan yang diperlukan pam biasanya lebih rendah, dan ia mempunyai **prestasi anti-peronggaan yang lebih baik**. Ini menjadikannya lebih mudah disesuaikan dengan keadaan dengan tekanan masuk rendah atau cecair yang hampir dengan tekanan wap tepu.
7. Ciri-ciri struktur:
Isipadu yang agak besar dan berat berat: Disebabkan oleh pendesak sedutan berganda dan struktur terbelah, isipadu dan beratnya biasanya lebih besar daripada pam sedutan tunggal dengan kadar aliran yang sama.
Kos pembuatan yang tinggi: Strukturnya agak kompleks, dan keperluan ketepatan pemprosesan adalah tinggi (terutamanya pengedap permukaan belah tengah), dan kos pembuatan biasanya lebih tinggi daripada pam sedutan tunggal.
Arah masuk dan keluar: Bebibir masuk dan keluar biasanya terletak pada kedua-dua belah bahagian bawah badan pam (badan pam), dalam arah mendatar (berserenjang dengan paksi), yang sesuai untuk susun atur saluran paip.
